CPU计划完结散花:tada: :tada: :tada: 。

核心

给每个逻辑元件添加控制单元以达到，不同输入组合对应不同的输出。由于我们已实现了寄存器（一种能够记住1byte的单元），那么遍可以控制其允许输入/输出。
不同的原件，同一时刻的允许输入输出状态就定义了当时单元和单元之间的关系，如A寄存器输出，B是输入，其他不设置，那么此刻完成了A寄存器向B寄存器传输数据的目的。如此类推。

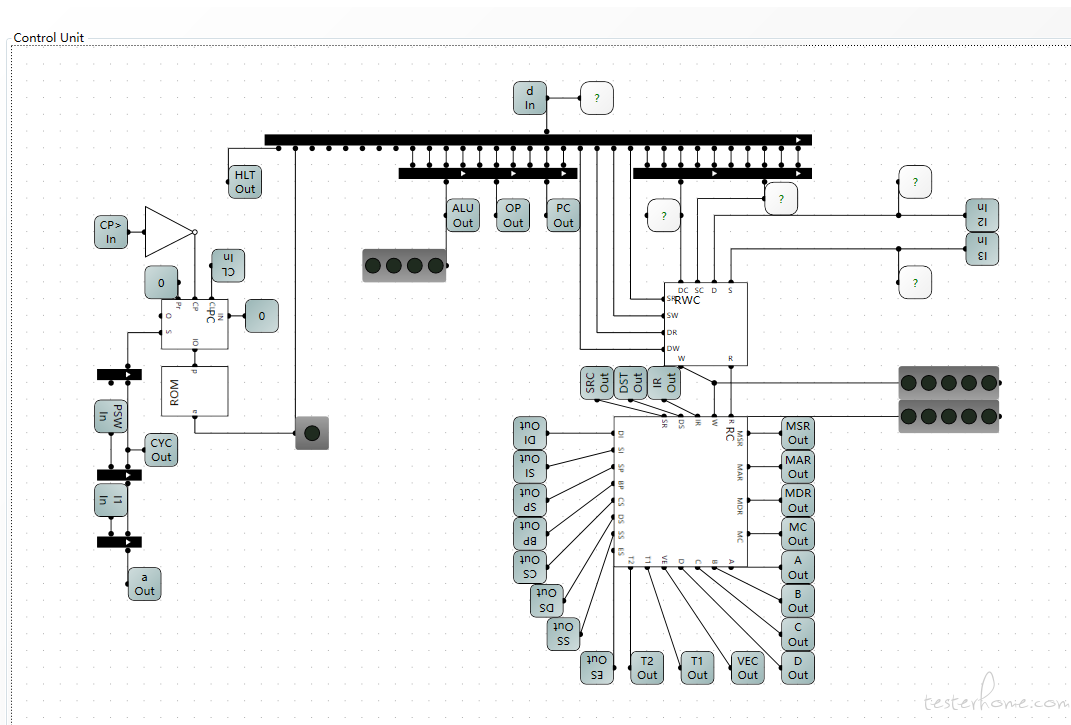

控制单元 Control Unit

控制单元是CPU的核心部件，由寄存器控制器、读写控制器及其他输入输入构成。如下：

控制单元接线——总览

将寄存器控制器和读写控制器接线，输入32位，对应位实现不同目的：

  • 低10位分2组，5+5分别标识写和读，接线到RWC上输入哪个单元读、哪个单元写。
  • 第11-15位分别标识源读、源写，目的读、目的写
  • 第16-19位位PC计数
  • 第20-23位为四则运算组合，一种8种
  • 第24-28 为控制ALU单元组合

PC

时钟下降沿（1->0)时完成指令计数，重新计数。是控制指令周期用的。

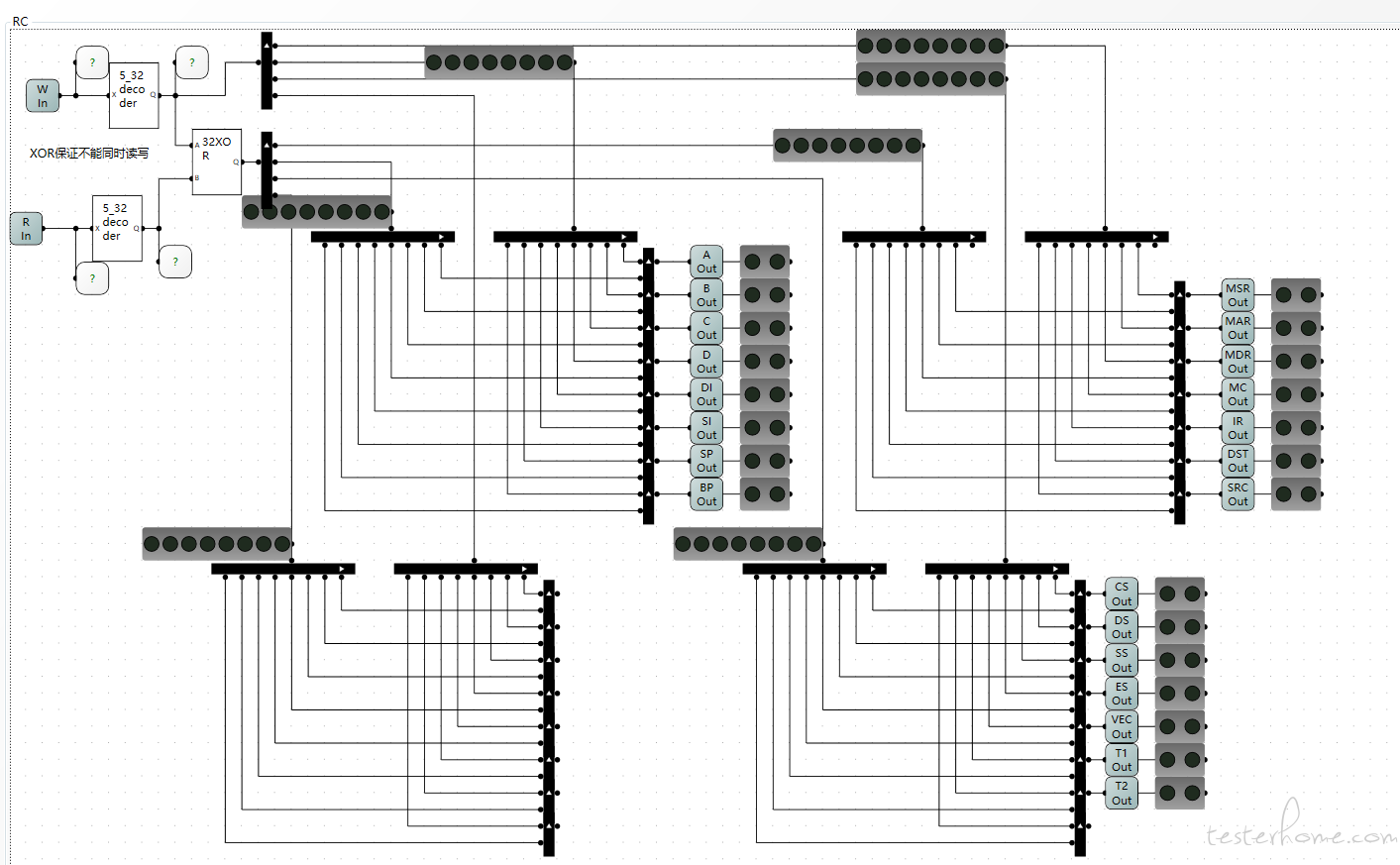

寄存器控制 RC

说明，W\R是5位输入，通过一个5-32译码器转换成0-32，可识别32个寄存器。

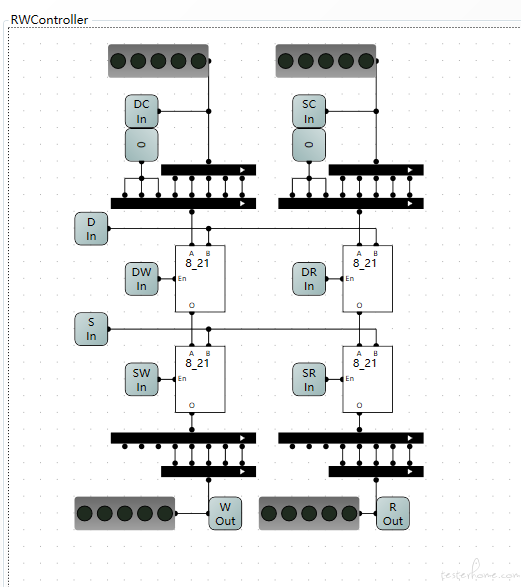

读写控制器RWC

读写控制器也是5位输入，接寄存器控制器

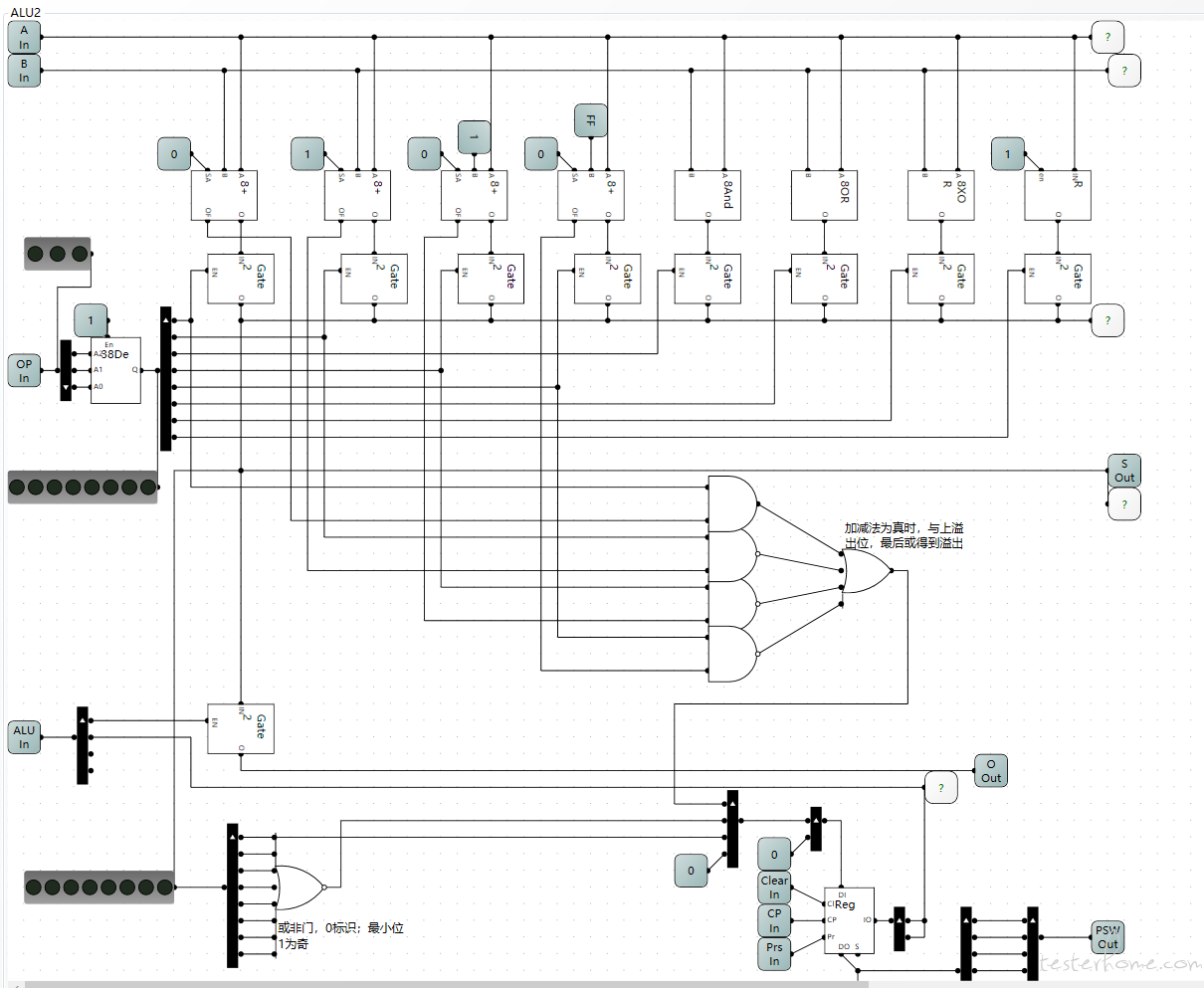

ALU

A、B是8位输入，OP是3位，3-8译码器，转为1-8，可支持8种运算。
1=加法 2=减法 3=加1 4=减1 5=And 6=OR 7=XOR 8=取反

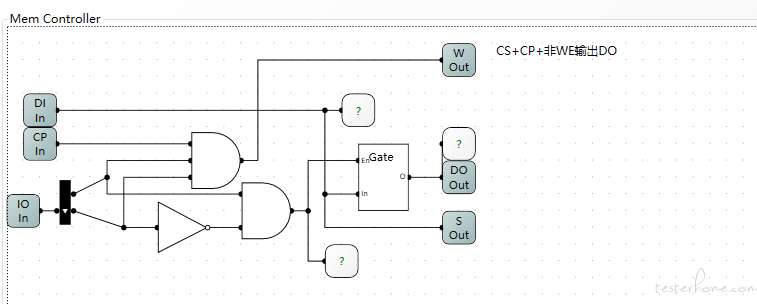

内存控制器MC

RAM代表内存，MC为其控制单元

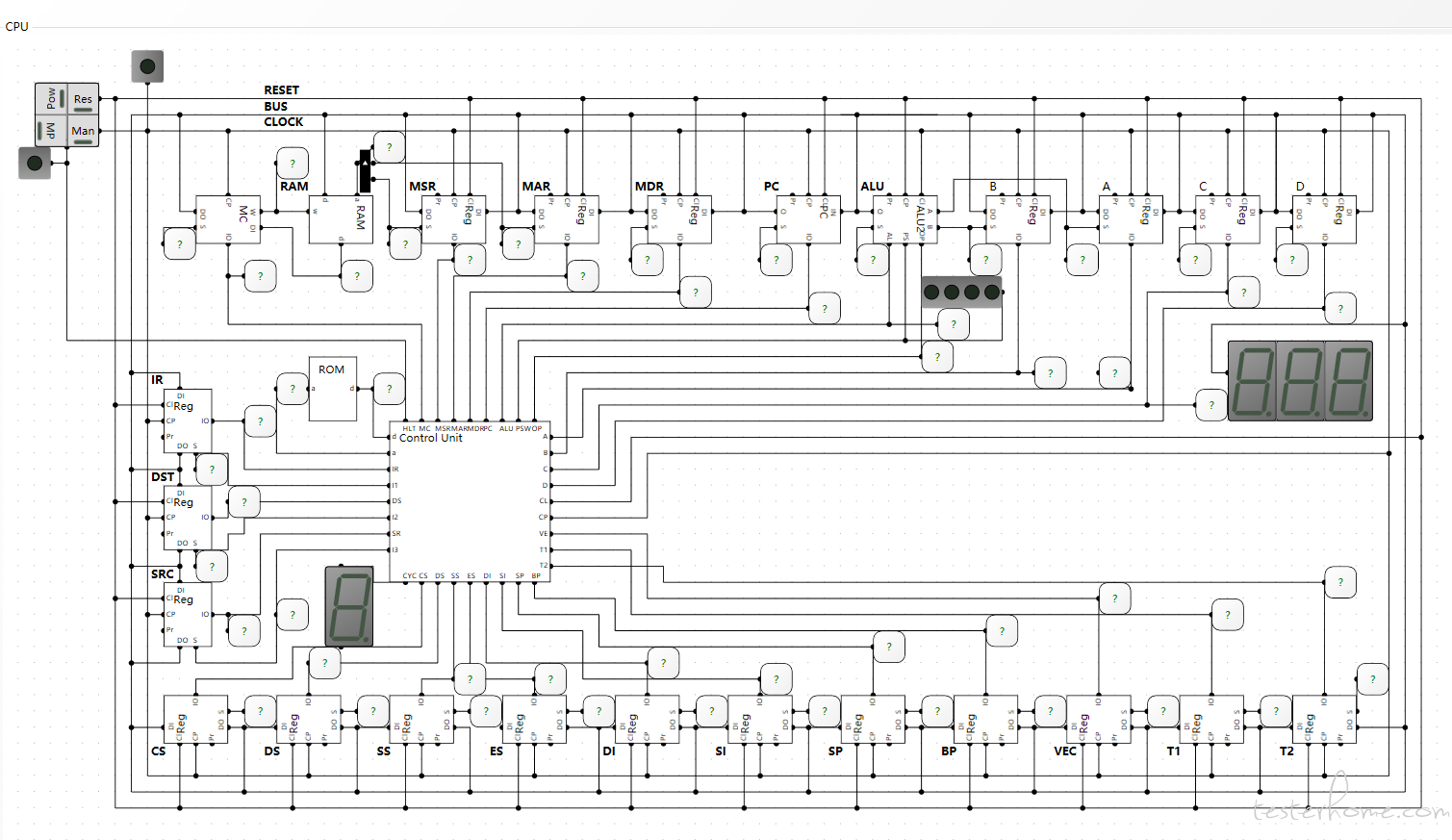

CPU接线

指令系统

执行的模式

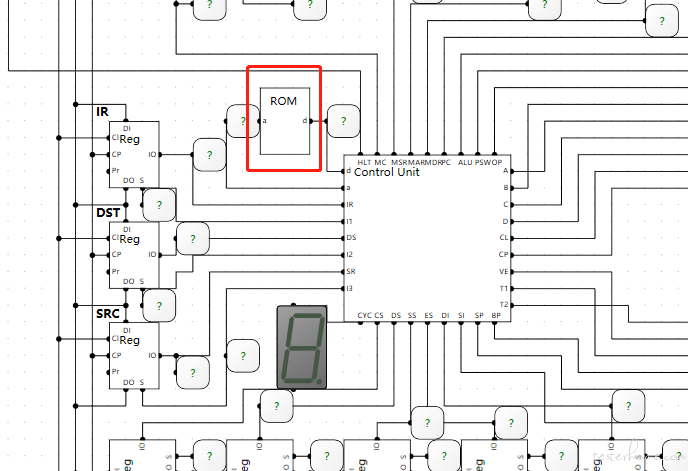

通电之后，时钟定时脉动，提供给整个电路电压变化。通过control Uinit旁边的ROM中写入指令（32位的01组合数），CU（control Unit） 的PC每加1，则指令ROM读取的index +1，输入后从CU的d进入，完成对整个单元的控制。

  • 取指令：先从RAM中把指令取到IR寄存器，目的操作数取到DST中，原操作数取到SRC中。
  • 译指令，IR指令进入CU中，从L1输入，DST从L2输入，SRC从L3输入——拼出 控制信息 + 操作单元 的组合

最后对这些电路按设计转成代码，代码备注也由说明

管脚代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
# 寄存器，RAM=MC
MSR = 1
MAR = 2
MDR = 3
# RAM就是MC控制器
RAM = 4
IR = 5
DST = 6
SRC = 7
A = 8
B = 9
C = 10
D = 11
DI = 12
SI = 13
SP = 14
BP = 15
CS = 16
DS = 17
SS = 18
ES = 19
VEC = 20
T1 = 21
T2 = 22

# 寄存器输出到总线上
MSR_OUT = MSR
MAR_OUT = MAR
MDR_OUT = MDR
RAM_OUT = RAM
IR_OUT = IR
DST_OUT = DST
SRC_OUT = SRC
A_OUT = A
B_OUT = B
C_OUT = C
D_OUT = D
DI_OUT = DI
SI_OUT = SI
SP_OUT = SP
BP_OUT = BP
CS_OUT = CS
DS_OUT = DS
SS_OUT = SS
ES_OUT = ES
VEC_OUT = VEC
T1_OUT = T1
T2_OUT = T2

# 写入寄存器,暂时没搞懂为什么左移5位
_DST_SHIFT = 5
MSR_IN = MSR << _DST_SHIFT
MAR_IN = MAR << _DST_SHIFT
MDR_IN = MDR << _DST_SHIFT
RAM_IN = RAM << _DST_SHIFT
IR_IN = IR << _DST_SHIFT
DST_IN = DST << _DST_SHIFT
SRC_IN = SRC << _DST_SHIFT
A_IN = A << _DST_SHIFT
B_IN = B << _DST_SHIFT
C_IN = C << _DST_SHIFT
D_IN = D << _DST_SHIFT
DI_IN = DI << _DST_SHIFT
SI_IN = SI << _DST_SHIFT
SP_IN = SP << _DST_SHIFT
BP_IN = BP << _DST_SHIFT
CS_IN = CS << _DST_SHIFT
DS_IN = DS << _DST_SHIFT
SS_IN = SS << _DST_SHIFT
ES_IN = ES << _DST_SHIFT
VEC_IN = VEC << _DST_SHIFT
T1_IN = T1 << _DST_SHIFT
T2_IN = T2 << _DST_SHIFT

# 电路中11-14位作为RWC单元的输入，控制S和D的读写，软件层面确认不同时读写同一个单元
# src中的值对应的寄存器，读取其值
SRC_R = 1 << 10
SRC_W = 1 << 11
DST_R = 1 << 12
DST_W = 1 << 13

PC_CS = 1 << 14
PC_WE = 1 << 15
PC_EN = 1 << 16
PC_OUT = PC_CS
PC_IN = PC_CS | PC_WE | PC_EN
PC_INC = PC_CS | PC_WE

# ALU
_OP_SHIFT = 17
OP_ADD = 0
OP_SUB = 1 << _OP_SHIFT
# 加减1
OP_INC = 2 << _OP_SHIFT
OP_DEC = 3 << _OP_SHIFT
OP_AND = 4 << _OP_SHIFT
OP_OR = 5 << _OP_SHIFT
OP_XOR = 6 << _OP_SHIFT
OP_NOT = 7 << _OP_SHIFT
ALU_OUT = 1 << 20
ALU_PSW = 1 << 21
ALU_INT_W = 1 << 22
ALU_INT = 1 << 23

ALU_STI = ALU_INT_W
ALU_CLI = ALU_INT_W | ALU_INT

# cyc标识当前指令执行完了，需要重置微程序的pc数
CYC = 1 << 30
HLT = 1 << 31

# 二地址指令和一地址 指令
ADDR2 = 1 << 7
ADDR1 = 1 << 6
ADDR2_SHIFT = 4
ADDR1_SHIFT = 2

# 四种寻址方式
AM_INS = 0  # 立即数
AM_REG = 1  # 寄存器
AM_DIR = 2  # 内存直接寻址
AM_RAM = 3  # 寄存器间接寻址


控制器代码controller.py

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
# 控制器

import os
import assembly as ASM
import pin

dirname = os.path.dirname(__file__)
filename = os.path.join(dirname, 'micro.bin')
micro = [pin.HLT for _ in range(0x10000)]
# 跳转转移指令
CJMPS = {ASM.JO, ASM.JNO, ASM.JZ, ASM.JNZ, ASM.JP, ASM.JNP}


def compile_addr2(addr, ir, psw, index):
    global micro
    # 操作
    op = ir & 0xf0
    amd = (ir >> 2) & 3  # 3 = 011
    ams = ir & 3
    INST = ASM.INSTRUCTIONS[2]
    if op not in INST:
        micro[addr] = pin.CYC
        return
    am = (amd, ams)
    if am not in INST[op]:
        micro[addr] = pin.CYC
        return
    EXEC = INST[op][am]
    if index < len(EXEC):
        micro[addr] = EXEC[index]
    else:
        micro[addr] = pin.CYC


def get_condition_jump(exec, op, psw):
    overflow = psw & 1
    zero = psw & 2
    parity = psw & 4
    if op == ASM.JO and overflow:
        return exec
    if op == ASM.JNO and not overflow:
        return exec
    if op == ASM.JZ and zero:
        return exec
    if op == ASM.JNZ and not zero:
        return exec
    if op == ASM.JP and parity:
        return exec
    if op == ASM.JNP and not parity:
        return exec
    return [pin.CYC]


def get_interrupt(exec, op, psw):
    interrupt = psw & 8
    if interrupt:
        return exec
    return [pin.CYC]


def compile_addr1(addr, ir, psw, index):
    global micro
    global CJMPS
    op = ir & 0xfc
    amd = ir & 3
    INST = ASM.INSTRUCTIONS[1]
    if op not in INST:
        micro[addr] = pin.CYC
        return
    if amd not in INST[op]:
        micro[addr] = pin.CYC
        return
    EXEC = INST[op][amd]
    if op in CJMPS:
        EXEC = get_condition_jump(EXEC, op, psw)
    if op == ASM.INT:
        EXEC = get_interrupt(EXEC, op, psw)
    if index < len(EXEC):
        micro[addr] = EXEC[index]
    else:
        micro[addr] = pin.CYC


def compile_addr0(addr, ir, psw, index):
    global micro
    # 操作
    op = ir
    INST = ASM.INSTRUCTIONS[0]
    if op not in INST:
        micro[addr] = pin.CYC
        return
    EXEC = INST[op]
    if index < len(EXEC):
        micro[addr] = EXEC[index]
    else:
        micro[addr] = pin.CYC


# 2^16次方是16进制的10000
# for循环对下标就行遍历赋值，ROM列有16个，一行一条指令。
# 16位组成:ir[8]+psw[4]+cyc[4],与运算高位和低位双截断
for addr in range(0x10000):
    ir = addr >> 8
    psw = (addr >> 4) & 0xf
    cyc = addr & 0xf
    # 小于取址长度，则写入取指令，6个时钟沿
    if cyc < len(ASM.FETCH):
        micro[addr] = ASM.FETCH[cyc]
        continue
    addr2 = ir & (1 << 7)
    addr1 = ir & (1 << 6)
    # 取指令之后的index
    index = cyc - len(ASM.FETCH)
    if addr2:
        compile_addr2(addr, ir, psw, index)
    elif addr1:
        compile_addr1(addr, ir, psw, index)
    else:
        compile_addr0(addr, ir, psw, index)
with open(filename, 'wb') as file:
    for var in micro:
        value = var.to_bytes(4, byteorder='little')
        file.write(value)
print('micro instruction compile finished! ')

程序代码 compiler.py

主要完成汇编转机器码的工作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
import os
import pin
import assembly as ASM
import re

dirname = os.path.dirname(__file__)
inputFileName = os.path.join(dirname, 'program.asm')
outputFileName = os.path.join(dirname, 'program.bin')

# 代码的正则，分号是注释
annotation = re.compile(r"(.*?);.*")
# 代码
codes = []
# 标记，对应的代码
marks = {}
OP2 = {
    'MOV': ASM.MOV,
    'ADD': ASM.ADD,
    'CMP': ASM.CMP,
    'SUB': ASM.SUB,
    'AND': ASM.AND,
    'OR': ASM.OR,
    'XOR': ASM.XOR,
}
OP1 = {
    'INC': ASM.INC,
    'DEC': ASM.DEC,
    'NOT': ASM.NOT,
    'JMP': ASM.JMP,
    'JO': ASM.JO,
    'JNO': ASM.JNO,
    'JZ': ASM.JZ,
    'JNZ': ASM.JNZ,
    'JP': ASM.JP,
    'JNP': ASM.JNP,
    'PUSH': ASM.PUSH,
    'POP': ASM.POP,
    'CALL': ASM.CALL,
    'INT': ASM.INT,
}
OP0 = {
    'NOP': ASM.NOP,
    'HLT': ASM.HLT,
    'RET': ASM.RET,
    'STI': ASM.STI,
    'CLI': ASM.CLI,
    'IRET': ASM.IRET,
}

OP2SET = set(OP2.values())
OP1SET = set(OP1.values())
OP0SET = set(OP0.values())

# 可操作的寄存器
REGISTERS = {
    'A': pin.A,
    'B': pin.B,
    'C': pin.C,
    'D': pin.D,
    'SS': pin.SS,
    'CS': pin.CS,
    'SP': pin.SP,
}


class Code(object):
    # 代码
    CODE = 1
    # 标记
    LABEL = 2

    def __init__(self, number, source: str, code_type=CODE):
        self.number = number
        self.source = source.upper()
        self.op = None
        self.dst = None
        self.src = None
        self.code_type = code_type
        # 代码行
        self.index = 0
        self.prepare_source()

    def get_op(self):
        if self.op in OP2:
            return OP2[self.op]
        if self.op in OP1:
            return OP1[self.op]
        if self.op in OP0:
            return OP0[self.op]
        raise SyntaxError(self)

    # 获取操作数类型和其操作值
    def get_am(self, addr):
        global marks
        if not addr:
            return None, None
        if addr in marks:
            # 一行代码占3个字节
            return pin.AM_INS, marks[addr].index * 3
        if addr in REGISTERS:
            return pin.AM_REG, REGISTERS[addr]
        if re.match(r'^[0-9]+$', addr):
            return pin.AM_INS, int(addr)
        if re.match(r'^0X[0-9A-F]+$', addr):
            return pin.AM_INS, int(addr, 16)
        # 匹配直接寻址，内存单元取址送出10进制
        match = re.match(r'^\[([0-9]+)\]$', addr)
        if match:
            return pin.AM_DIR, int(match.group(1))
        # 匹配直接寻址，内存单元取址送出16进制
        match = re.match(r'^\[0X([0-9A-F]+)\]$', addr)
        if match:
            return pin.AM_DIR, int(match.group(1), 16)
        # 寄存器间接寻址，即将寄存器中的值作为ROM下标取出值送出
        match = re.match(r'^\[(.+)\]$', addr)
        if match and match.group(1) in REGISTERS:
            return pin.AM_RAM, REGISTERS[match.group(1)]
        raise SyntaxError(self)

    # 文本预处理，获取到指令-源操作数-目的操作数
    def prepare_source(self):
        if self.source.endswith(":"):
            self.type = self.LABEL
            self.name = self.source.strip(':')
            return
        # 逗号分割，如果大于2就是错误
        tup = self.source.split(',')
        if len(tup) > 2:
            raise SyntaxError(self)
        if len(tup) == 2:
            self.src = tup[1].strip()
        # 将指令和操作数分开
        tup = re.split(r' +', tup[0])
        if len(tup) > 2:
            raise SyntaxError(self)
        elif len(tup) == 2:
            self.dst = tup[1].strip()
        self.op = tup[0].strip()

    # 计算指令-目的操作数-源操作数的二进制值
    def compile_code(self):
        op = self.get_op()
        amd, dst = self.get_am(self.dst)
        ams, src = self.get_am(self.src)
        if src is not None and (amd, ams) not in ASM.INSTRUCTIONS[2][op]:
            raise SyntaxError(self)
        if src is None and dst and amd not in ASM.INSTRUCTIONS[1][op]:
            raise SyntaxError(self)
        if src is None and dst is None and op not in ASM.INSTRUCTIONS[0]:
            raise SyntaxError(self)
        amd = amd or 0
        ams = ams or 0
        dst = dst or 0
        src = src or 0
        if op in OP2SET:
            ir = op | (amd << 2) | ams
        elif op in OP1SET:
            ir = op | amd
        else:
            ir = op
        return [ir, dst, src]

    def __repr__(self):
        return f'[{self.number}] - {self.source}'


class SyntaxError(Exception):
    def __init__(self, code: Code, *args, **kwargs):
        super.__init__(*args, **kwargs)
        self.code = code


def compile_program():
    global codes
    global marks
    with open(inputFileName, encoding='utf8') as file:
        lines = file.readlines()
    # 遍历行
    for index, line in enumerate(lines):
        # 去掉空格符
        source = line.strip()
        # 去掉分号及后的备注，分号就是标识代码用的（简版）,冒号是标识LAB的
        if ';' in source:
            match = annotation.match(source)
            source = match.group(1)
            code = Code(index + 1, source)
            codes.append(code)
            continue
        if source.endswith(":"):
            codes.append(Code(index + 2, source, Code.LABEL))
            continue
        if not source:
            continue
    result = []
    current = None
    # 从后往前遍历代码行
    for var in range(len(codes) - 1, -1, -1):
        code = codes[var]
        if code.code_type == Code.CODE:
            current = code
            result.insert(0, code)
            continue
        if code.type == Code.LABEL:
            # 这里指向的是code的引用，后边的遍历改index不影响
            marks[code.name] = current
            continue
        raise SyntaxError(code)
    # 更新索引index
    for index, var in enumerate(result):
        var.index = index
    with open(outputFileName, 'wb') as file:
        for code in result:
            values = code.compile_code()
            for value in values:
                if value is not None:
                    result = value.to_bytes(1, byteorder='little')
                    file.write(result)


def main():
    try:
        compile_program()
    except SyntaxError as e:
        print(f'Syntax Error at {e.code}')
    print(f'program compile finished')


if __name__ == '__main__':
    main()


汇编定义代码assembly.py

主要定义，不同指令的电路组合状态。电路组合状态从管脚中定义的基本电路控制单元，或运算得到。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
import pin

# 汇编

# 取址
FETCH = [
    pin.PC_OUT | pin.MAR_IN,
    pin.RAM_OUT | pin.IR_IN | pin.PC_INC,

    pin.PC_OUT | pin.MAR_IN,
    pin.RAM_OUT | pin.DST_IN | pin.PC_INC,

    pin.PC_OUT | pin.MAR_IN,
    pin.RAM_OUT | pin.SRC_IN | pin.PC_INC,
]
# 指令定义
MOV = 0 | pin.ADDR2
ADD = (1 << pin.ADDR2_SHIFT) | pin.ADDR2
SUB = (2 << pin.ADDR2_SHIFT) | pin.ADDR2
CMP = (3 << pin.ADDR2_SHIFT) | pin.ADDR2
AND = (4 << pin.ADDR2_SHIFT) | pin.ADDR2
OR = (5 << pin.ADDR2_SHIFT) | pin.ADDR2
XOR = (6 << pin.ADDR2_SHIFT) | pin.ADDR2

INC = (0 << pin.ADDR1_SHIFT) | pin.ADDR1
DEC = (1 << pin.ADDR1_SHIFT) | pin.ADDR1
NOT = (2 << pin.ADDR1_SHIFT) | pin.ADDR1
JMP = (3 << pin.ADDR1_SHIFT) | pin.ADDR1
# 条件转移
# 溢出和非溢出
JO = (4 << pin.ADDR1_SHIFT) | pin.ADDR1
JNO = (5 << pin.ADDR1_SHIFT) | pin.ADDR1
# 零和非0
JZ = (6 << pin.ADDR1_SHIFT) | pin.ADDR1
JNZ = (7 << pin.ADDR1_SHIFT) | pin.ADDR1
# 奇数和非奇数
JP = (8 << pin.ADDR1_SHIFT) | pin.ADDR1
JNP = (9 << pin.ADDR1_SHIFT) | pin.ADDR1
PUSH = (10 << pin.ADDR1_SHIFT) | pin.ADDR1
POP = (11 << pin.ADDR1_SHIFT) | pin.ADDR1
CALL = (12 << pin.ADDR1_SHIFT) | pin.ADDR1
INT = (13 << pin.ADDR1_SHIFT) | pin.ADDR1

# SUB = (2 << pin.ADDR2_SHIFT) | pin.ADDR2
# SUB = (2 << pin.ADDR2_SHIFT) | pin.ADDR2
# SUB = (2 << pin.ADDR2_SHIFT) | pin.ADDR2
# 0操作数指令
# 啥也不干
NOP = 0
RET = 1
# 中断返回
IRET = 2
# 开中断
STI = 3
# 关中断
CLI = 4
# 停止
HLT = 0x3f  # 111111

INSTRUCTIONS = {
    2: {
        MOV: {
            # 立即数寻址，将立即数放入SRC寄存器，存入DST种存放的具体寄存器（地址）中,这里只定义指令动作，具体执行之后解析
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_W | pin.SRC_OUT,
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_W | pin.SRC_R,
            ],
            (pin.AM_REG, pin.AM_DIR): [
                pin.SRC_OUT | pin.MAR_IN,
                pin.DST_W | pin.RAM_OUT,
            ],
            (pin.AM_REG, pin.AM_RAM): [
                pin.SRC_R | pin.MAR_IN,
                pin.DST_W | pin.RAM_OUT,
            ],
            (pin.AM_DIR, pin.AM_INS): [
                pin.DST_OUT | pin.MAR_IN,
                pin.RAM_IN | pin.SRC_OUT,
            ],
            (pin.AM_DIR, pin.AM_DIR): [
                pin.SRC_OUT | pin.MAR_IN,
                pin.RAM_OUT | pin.T1_IN,
                pin.DST_OUT | pin.MAR_IN,
                pin.RAM_IN | pin.T1_OUT,
            ],
            (pin.AM_DIR, pin.AM_RAM): [
                pin.SRC_R | pin.MAR_IN,
                pin.RAM_OUT | pin.T1_IN,
                pin.DST_OUT | pin.MAR_IN,
                pin.RAM_IN | pin.T1_OUT,
            ],
            (pin.AM_RAM, pin.AM_INS): [
                pin.DST_R | pin.MAR_IN,
                pin.RAM_IN | pin.SRC_OUT,
            ],
            (pin.AM_RAM, pin.AM_REG): [
                pin.DST_R | pin.MAR_IN,
                pin.RAM_IN | pin.SRC_R,
            ],
            (pin.AM_RAM, pin.AM_DIR): [
                pin.SRC_OUT | pin.MAR_IN,
                pin.RAM_OUT | pin.T1_IN,
                pin.DST_R | pin.MAR_IN,
                pin.RAM_IN | pin.T1_OUT,
            ],
            (pin.AM_RAM, pin.AM_RAM): [
                pin.SRC_R | pin.MAR_IN,
                pin.RAM_OUT | pin.T1_IN,
                pin.DST_R | pin.MAR_IN,
                pin.RAM_IN | pin.T1_OUT,
            ],
        },
        ADD: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_ADD | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW,
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_ADD | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW,
            ],
        },
        CMP: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_SUB | pin.ALU_PSW,
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_SUB | pin.ALU_PSW,

            ],
        },
        SUB: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_SUB | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_SUB | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
        },
        AND: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_AND | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_AND | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
        },
        OR: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_OR | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_OR | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
        },
        XOR: {
            (pin.AM_REG, pin.AM_INS): [
                pin.DST_R | pin.A_IN,
                pin.SRC_OUT | pin.B_IN,
                pin.OP_XOR | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
            (pin.AM_REG, pin.AM_REG): [
                pin.DST_R | pin.A_IN,
                pin.SRC_R | pin.B_IN,
                pin.OP_XOR | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
        },
    },
    1: {
        INC: {
            pin.AM_REG: [
                pin.DST_R | pin.A_IN,
                pin.OP_INC | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW
            ],
        },
        DEC: {
            pin.AM_REG: [
                pin.DST_R | pin.A_IN,
                pin.OP_DEC | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW,
            ],
        },
        NOT: {
            pin.AM_REG: [
                pin.DST_R | pin.A_IN,
                pin.OP_NOT | pin.ALU_OUT | pin.DST_W | pin.ALU_PSW,
            ],
        },
        JMP: {
            # 立即数写入到PC
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JO: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JNO: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JZ: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JNZ: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JP: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        JNP: {
            pin.AM_INS: [
                pin.DST_OUT | pin.PC_IN
            ],
        },
        PUSH: {
            pin.AM_INS: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 读取目的寄存器的值到RAM，地址由MSR+MAR
                pin.DST_OUT | pin.RAM_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN,
            ],
            pin.AM_REG: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 读取目的寄存器的值到RAM，地址由MSR+MAR
                pin.DST_R | pin.RAM_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN,
            ],
        },
        POP: {
            pin.AM_REG: [
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                pin.SP_OUT | pin.MAR_IN,
                # RAM读取值到目的寄存器，地址由MSR+MAR
                pin.DST_W | pin.RAM_OUT,
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_INC,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN,
            ],
        },
        CALL: {
            pin.AM_INS: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 保存当前pc到RAM
                pin.PC_OUT | pin.RAM_IN,
                # 读取目的寄存器的值PC
                pin.DST_OUT | pin.PC_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN,
            ],
            pin.AM_REG: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 保存当前pc到RAM
                pin.PC_OUT | pin.RAM_IN,
                # 读取目的寄存器的值PC
                pin.DST_R | pin.PC_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN,
            ],
        },
        INT: {
            pin.AM_INS: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 保存当前pc到RAM
                pin.PC_OUT | pin.RAM_IN,
                # 读取目的寄存器的值PC
                pin.DST_OUT | pin.PC_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN | pin.ALU_PSW | pin.ALU_CLI,
            ],
            pin.AM_REG: [
                # 栈顶指针减一获取栈地址
                pin.SP_OUT | pin.A_IN,
                pin.SP_IN | pin.ALU_OUT | pin.OP_DEC,
                pin.SP_OUT | pin.MAR_IN,
                # 栈段地址送到MSR寄存器
                pin.SS_OUT | pin.MSR_IN,
                # 保存当前pc到RAM
                pin.PC_OUT | pin.RAM_IN,
                # 读取目的寄存器的值PC
                pin.DST_R | pin.PC_IN,
                # 恢复MSR到代码段
                pin.CS_OUT | pin.MSR_IN | pin.ALU_PSW | pin.ALU_CLI,
            ],
        },

    },
    0: {
        NOP: [pin.CYC],
        HLT: [pin.HLT],
        RET: [
            # 栈段地址送到MSR寄存器
            pin.SS_OUT | pin.MSR_IN,
            pin.SP_OUT | pin.MAR_IN,
            # RAM读取值写回PC计数器
            pin.PC_IN | pin.RAM_OUT,
            pin.SP_OUT | pin.A_IN,
            pin.SP_IN | pin.ALU_OUT | pin.OP_INC,
            # 恢复MSR到代码段
            pin.CS_OUT | pin.MSR_IN,
        ],
        IRET: [
            # 栈段地址送到MSR寄存器
            pin.SS_OUT | pin.MSR_IN,
            pin.SP_OUT | pin.MAR_IN,
            # RAM读取值写回PC计数器
            pin.PC_IN | pin.RAM_OUT,
            pin.SP_OUT | pin.A_IN,
            pin.SP_IN | pin.ALU_OUT | pin.OP_INC,
            # 恢复MSR到代码段
            pin.CS_OUT | pin.MSR_IN | pin.ALU_PSW | pin.ALU_STI,
        ],
        STI: [
            pin.ALU_PSW | pin.ALU_STI,
        ],
        CLI: [
            pin.ALU_PSW | pin.ALU_CLI,
        ],
    }
}

实现的指令

二地址指令

  • MOV
  • ADD
  • CMP
  • SUB
  • AND
  • OR
  • XOR

一地址指令

  • INC
  • DEC
  • NOT
  • JMP 跳转
  • JO 溢出跳转
  • JNO 非溢出跳转
  • JZ 零转
  • JNZ
  • JP 奇偶
  • JNP
  • PUSH
  • POP
  • CALL
  • INT中断（内部的）

零地址指令

  • NOP
  • HLT
  • RET call对应恢复
  • IRET 中断恢复
  • STI start中断
  • CLI close中断

演示

下面演示汇编代码的执行。

1
2
3
4
MOV D,3;
MOV C,4;
ADD D,C;
HLT;

该代码先被汇编解析代码编译到program.bin的二进制文件中，加载CPU的RAM，作为程序源。
然后控制器代码生成的二进制文件加载到CPU的ROM中，作为指令源。
最后，加法的输出结果是一个是7，在ALU旁输出和D寄存器中都是。。。
