接上篇，仍然是基本电路往更复杂电路组合的逻辑。只不过，这部分电路有个特征，术语叫时序电路，其最基本的特征是相对组合电路来讲的，组合电路特定输入就得到特定输出，时序电路则不然，它的输出和输入的对应关系是不确定的，其电路的输出会接到输入上，最终输出是由输入、输出和电路当前状态决定。话不多说直接上截图。

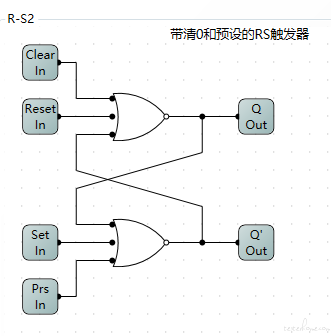

  • R-S触发器，输出Q确定后，Set、Clear、Prs不改变，那么电路是Q值是稳定的，可存储一位二进制。

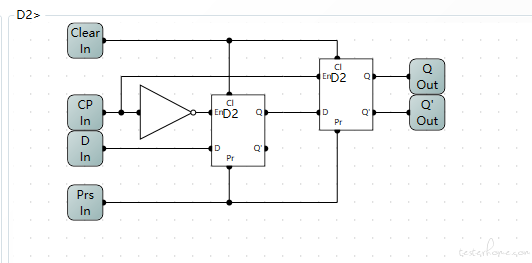

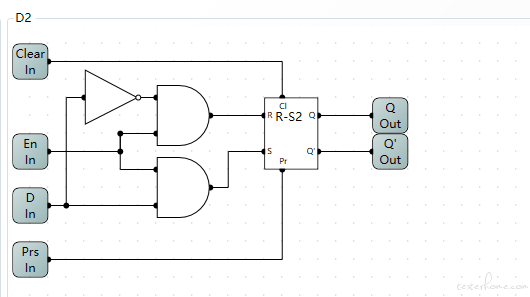

  • D触发器（R-S)组合起来，加了2个与门电路，具备控制是否可读可写的能力

  • D边沿触发器，增加了时钟上升沿才可以操作的电路

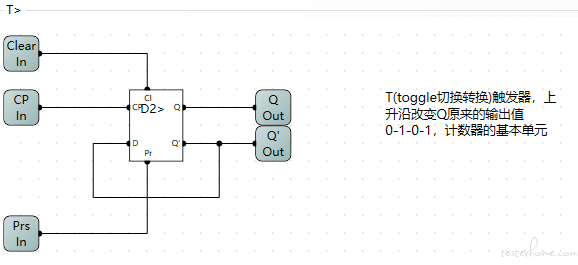

  • T触发器，D基础上接线，具备输出按时钟周期变化的能力，是计数器的基本单元

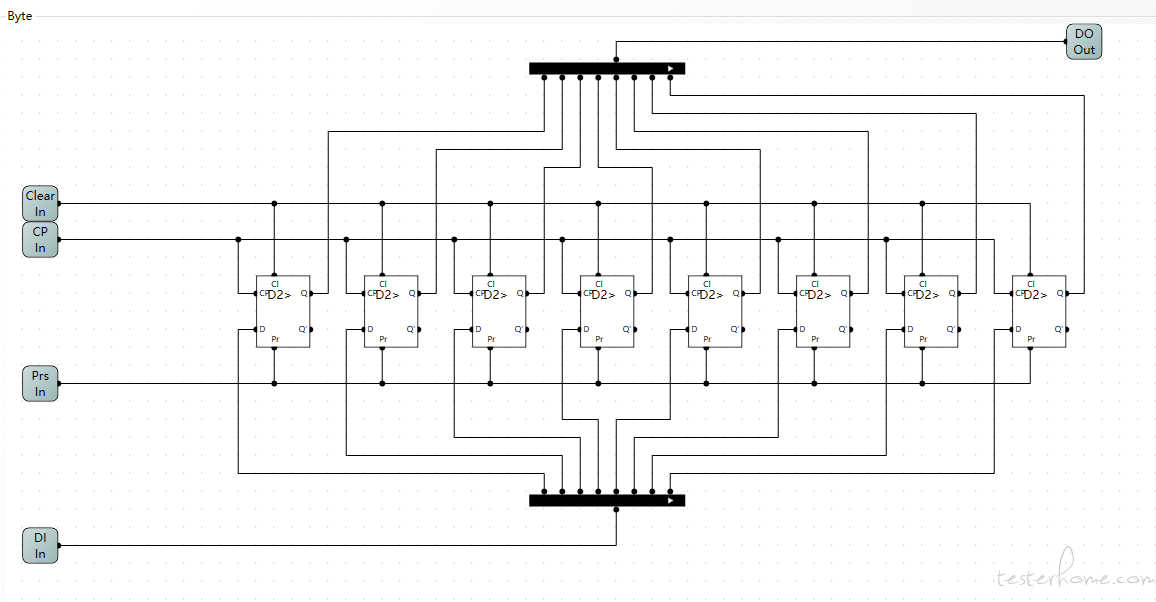

  • D边沿触发器组成一个能存储1byte（8个位）的单元

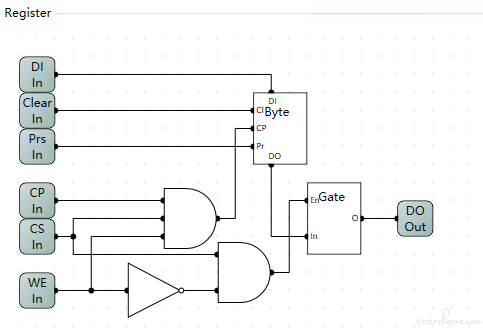

  • Byte单元增加各种控制输入，就组成1个8位寄存器

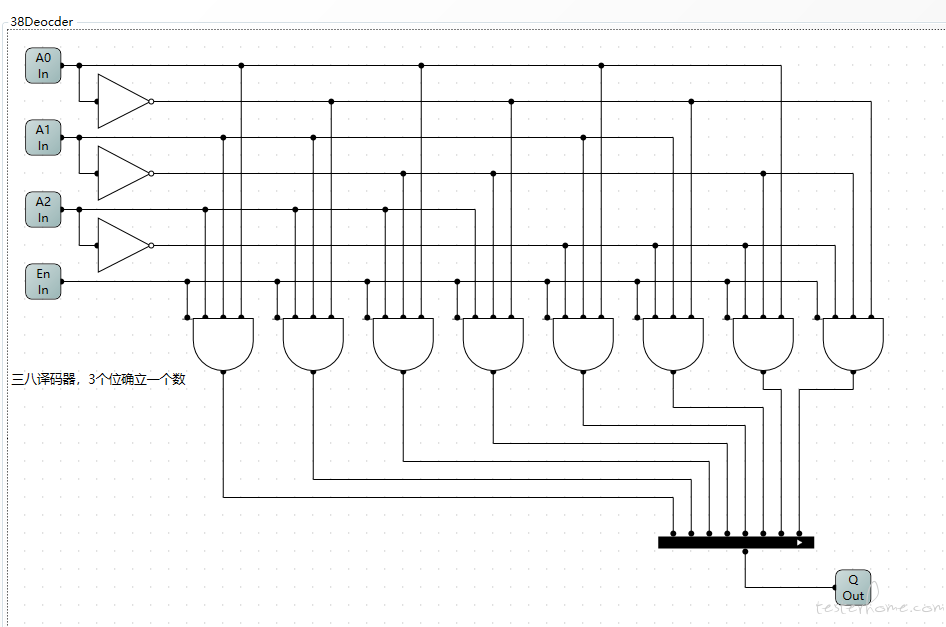

  • 3-8译码器，3个位（000），0和1变化有8种组合情况，特定组合选中特定的Byte单元，具有了寻址概念

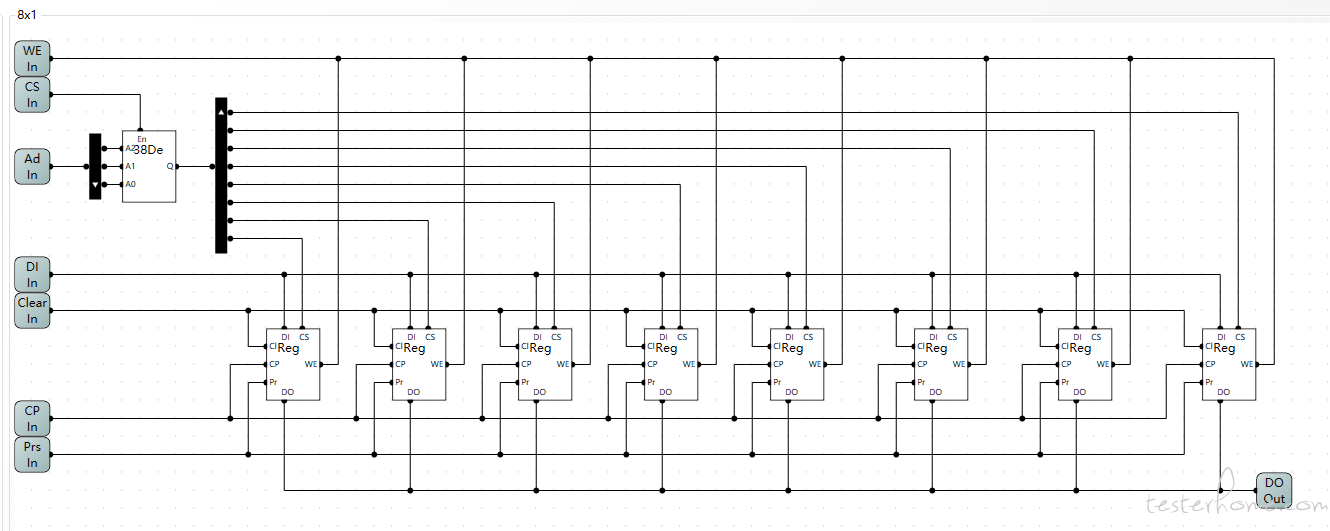

  • 8x1电路，Ad是输入的3位地址

最后演示一下001号寄存器被选中后的，执行写入和读取的操作。开始是重置255和清零，之后演示从0到8修改寄存器中值。
