使用工具：https://www.logiccircuit.org/
工具中有基本的逻辑电路单元、输入输出、分线器、晶振模拟器、显示装置模拟单元等。
最基本的思想是：通过基本电路的接线，确立输入-输出规则，类似函数的入参和返回值，便构成一个功能电路单元。单元套单元组成新单元，如此往复。“一生二，二生三，三生万物”。

如下：半加器是异或、与门电路接线构成。2个输入2个输出。

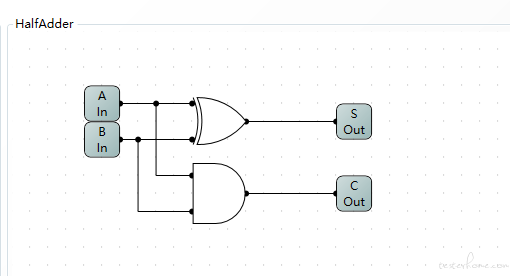

  • 半加器 HA(HalfAdder)

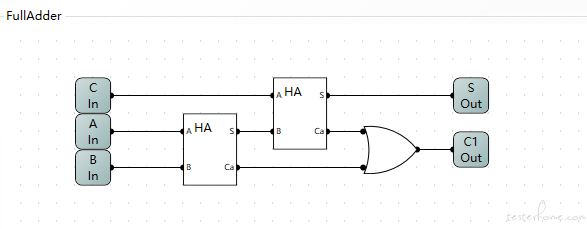

  • 半加器组成个全加器 FA(FullAdder)

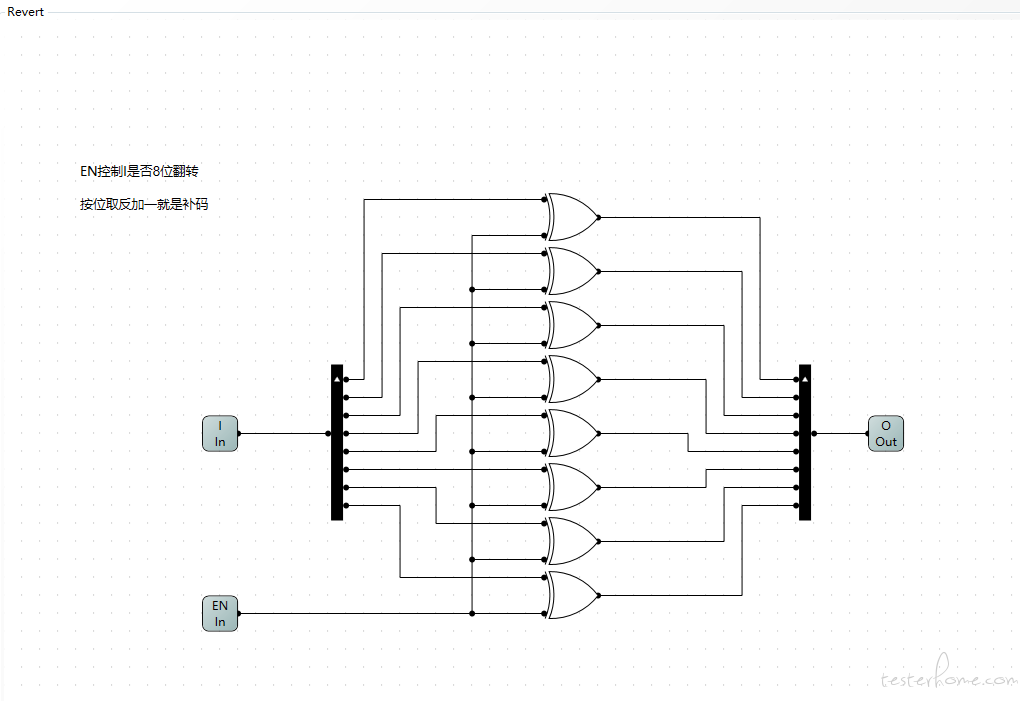

  • 8位的求反RE
  • 半加器组合成8位的计算器

备注：首次发布在testerhome
